Циклоны
Описание

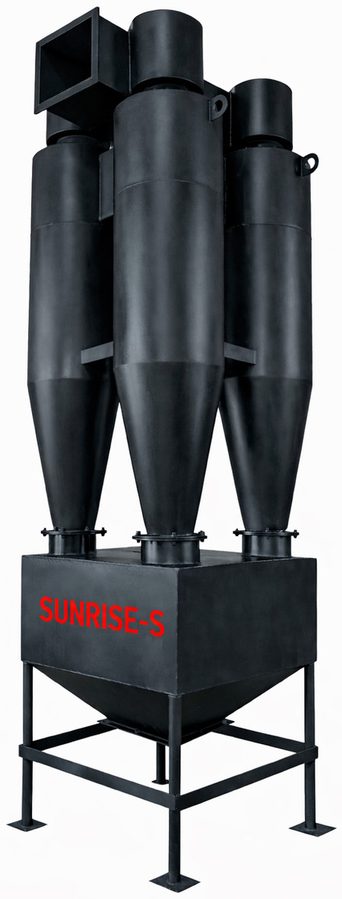

Циклон УЦМ-38 Конструктивные особенности и принцип действия Конструкция циклона УЦМ-38 – моноблочная. Основные конструктивные элементы: корпус, патрубки (входной и выходной), зонт или «улитка», завихритель. Если воздухоочиститель работает под давлением, то конструкция комплектуется зонтом, если под разрежением – то «улиткой». Модернизация циклона обусловлена наличием в конструкции спирально-винтового завихрителя, который повышает производительность и одновременно снижает аэродинамическое сопротивление. Все детали циклона УЦМ-38 изготавливаются из тонколистовой низкоуглеродистой стали толщиной 3 мм. Для защиты оборудования от атмосферных факторов и коррозионных процессов на финишном этапе циклоны покрываются износостойкими лакокрасочными материалами. Принцип работы циклона УЦМ-38 основан на действии центробежных и гравитационных сил. Воздушный поток, попадая внутрь корпуса, завихряется, в процессе чего на частицы пыли начинают действовать центробежные силы, прижимающие их к стенкам рабочей камеры. Далее пыль под действием сил тяжести оседает вниз и скапливается в бункере. Эффективность воздухоочистителей данной серии составляет: 99…99,5% - для групповой компоновки; 98…99% - для одиночного циклона. Наименование Производительность по воздуху, м 3 /ч Диаметр, мм Высота, мм Масса, кг Циклон УЦМ-38-250 170 – 230 250 825 13 Циклон УЦМ-38-300 240 – 300 300 980 17 Циклон УЦМ-38-350 340 – 400 350 1135 22 Циклон УЦМ-38-400 430 – 520
Характеристики
| Вес | 49 кг |
| Напряжение сети | 220~240 В, 380~400 В |
| Состояние | Новое |
